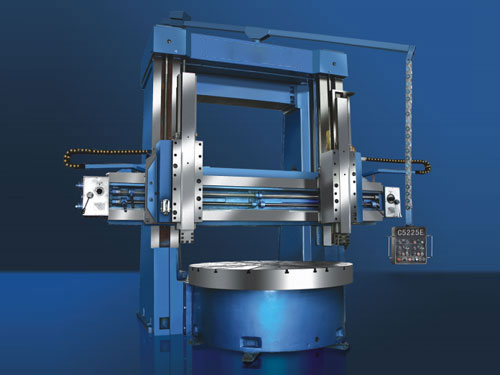

C5225E雙柱立式車床
產品特點
- 1、本系列機床適用于電機、水輪機、航空、礦山機械、冶金及一般機械行業的粗精加工，可用于內外圓柱面、圓錐面、端面、切槽等的粗、精加工。
- 2、機床主傳動分為交流和直流兩種，工作臺分為滑動導軌、靜壓導軌供用戶選用。
- 3、主傳動邏輯控制采用日本OMRON可編程序控制PC控制，可靠性好。
- 4、進給系統為交流18級。
- 5、按用戶要求可提供側刀架、冷卻裝置、數顯裝置等附件。
- 6、電器元件全部采用施奈德或西門子，工作臺流量控制采用德國西德福流量發訊器；左右刀架潤滑選用國內名優潤滑站。
- 7、本系列車床全部采用優質樹脂砂鑄件，經回火和時效，機床剛性和精度持久性好。
規格參數
|
參數名稱
|
單位
|
C5225E×H/10
|
C5225E×H/12
|
C5225E×H/16
|
|
車削直徑
|
mm
|
2500
|
2500
|
2500
|
|
工作臺直徑
|
mm
|
2250
|
2250
|
2250
|
|
工件高度H
|
mm
|
1600/2100/2600
|
1600/2100/2600
|
1600/2100/2600
|
|
工件重量
|
t
|
10
|
12
|
16
|
|
右垂直刀架切削力
|
kn
|
35
|
35
|
35
|
|
左垂直刀架切削力
|
kn
|
30
|
30
|
30
|
|
工作臺扭矩
|
kn.m
|
63
|
63
|
63
|
|
工作臺轉速范圍(16級)
|
r/min
|
2-63
|
2-63
|
2-63
|
|
垂直刀架搬度極限
|
±30。
|
±30。
|
±30。
|
|
|
刀架進給量范圍(18級)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
|
橫梁行程
|
mm
|
1250/1750/2250
|
1250/1750/2250
|
1250/1750/2250
|
|
橫梁移動速度
|
mm/min
|
350
|
350
|
350
|
|
右垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
|
右垂直刀架水平行程
|
mm
|
1400
|
1400
|
1400
|
|
左垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
|
左垂直刀架水平行程
|
mm
|
1400
|
1400
|
1400
|
|
刀架快速移動速度
|
mm/min
|
1560
|
1560
|
1560
|
|
刀桿截面尺寸(寬*高)
|
mm
|
40*50
|
40*50
|
40*50
|
|
主電動機功率
|
Kw
|
55
|
55
|
55
|
|
機床外形尺寸(長*寬*高)
|
cm
|
504*440*(435/485/585)
|
504*440*(435/485/585)
|
504*440*(435/485/585)
|
|
機床重量
|
t
|
32/34/35.5
|
32/34/35.5
|
32/34/36
|
|
備注
|
刀架水平行程、垂直行程兩坐標可選裝英國球柵數顯 | |||
| 技術參數左邊列數值為標準型產品 | ||||
